RFID 防伪防窜管理方案
关于销售窜货的分析
目前,国内大多数生产企业的产品销售大都采用批发和零售相结合的方式,销售组织结构通常是:公司总部成立总的销售公司,每个省或者地区成立办事处或者分公司,办事处或分公司负责处理本地的销售业务,销售公司的总部负责发货、总体的协调与控制等。
由于不同地区的顾客收入水平、消费水平不同,企业为了满足个性化市场的需要通常要制定不同的价格和促俏服务策略,从实际上形成了各地区销售分部和代理商的价格、利润差异。同时,由于销售分公司与总部距离的不尽相同,不同的销售分公司的运输费用也不相同。
所谓"窜货"就是经销商(或者其他中间商)将某企业委托给他们的仅允许在本地区销售的产品转发到其他地区销售。
显然,"窜货"产生的动因主要有三个基本方面:
(1)"窜货"者(经销商、代理商或者销售分公司,通常主要是经销商)通过自己货源的价格优势,获取尽可能多的利润;
(2)"窜货"者赚取运输费用的差异;
(3)赚取维修费用;
(4)“窜货”者减少本地广告费用的投入,同时达到销售产品的目的。
"窜货"不仅损害了各地经销商的利益,同时带来了公司产品的价格的统一协调性。所以,会给整个公司的产品销售带来不良影响,其突出表现为:会扰乱企业目标市场的秩序,严重影响了企业总的营销战略的顺利实施,影响经销商的积极性,侵害企业的总体利益。
引入RFID管理系统的效益
针对现有生产物流中信息采集方式和跟踪管理方面的不足,提出基于RFID的防伪物流跟踪管理系统。该系统利用RFID自动识别技术、JIT及MES的先进管理理念与基本方法,通过物流信息的实时反馈进行物流数据分析和监控,杜绝伪劣产品混入产业链中,以降低企业生产物流成本,提高企业综合竞争力。
基于RFID防伪物流系统工作原理
RFID(radio frequency identification,RFID)射频识别是一种非接触式的自动识别技术,它通过射频信号自动识别目标对象并获取相关数据,整个识别工作无须人工干预,可工作于各种环境。
基于RFID的防伪物流系统工作原理是:根据数据加密算法原理,将产品代号、生产批号、有效日期和其他变量数据进行加密运算处理,生成一种全球惟一的数字化监管编码,把该编码写入电子标签,当电子标签进入读写器发射电磁波的磁场后,接受无线射频信号,凭借感应电流所获得的能量发送出存储在芯片中的数据信息,读写器读取信息并解码后,送至中央信息系统进行数据处理。最终通过网络与为防伪物流管理系统建立的基础数据库进行数据交换。数字化监管编码与RFID读取技术可连接各种信息,满足企业管理各环节数字信息的共享,建立从生产商、物流到客户间完备的防伪物流数字化监管方案。该方案还能实现与现存的企业内部互联网和数据库兼容。 该系统主要由电子标签、RHD阅读器(固定式和手持式)、工作站、一定数量的应用服务器、RFID中间件服务器、Web服务器和数据库服务器组成,具体参见下图。
RFID系统硬件设计
首先是RFID标签设计。?RFID标签(Tag,即应答器)I用于标识目标对象,由耦合元件及芯片组成。RFID标 签 芯 片 基 于 “RF+Logic Controler+EEPROM”架构,芯片可划分为谐振回路、射频接口电路、数字控制和数据存储体4部分,其内部结构如图所示。
?
在RFID标签内含有内置天线,能够和读写器的射频天线进行通信。在使用中按照能量供给方式的不同,RFID标签分为有源、无源和半有源3种类型。按照RFID标签存储内容是否可写入分为可读写、一次写入多次读出和只读类型。RFID标签的工作频率也是一个很重要的参数,标签的工作频率直接决定了RFID系统应用的各方面特性。按照工作频率的不同,RFID标签可分为低频、高频、超高频和微波频段标签。低频标签主要应用于动物识别、容器识别、工具识别,车辆门禁系统等领域;高频标签主要应用于图书管理、固定资产管理、智能货架管理等领域;超高频标签主要应用于生产线自动化的管理、物流管理、集装箱管理和高速公路收费等领域;微波标签也开始在某些领域使用。本系统主要是靠全球惟一的数字化监管编码来进行防伪,每个数字化监管编码都由产品生产厂家提供,并建立有相应的数据库。为了降低企业的生产成本并节约资源,使标签再次利用,RFID防伪物流数字化监管系统采用超高频可读写标签。
第二,RFID读写器设计
阅读器是读取标签信息的设备,阅读器包括高频模块(发送接收器)、控制模块以及与标签连接的耦合元件(收发天线)。天线在标签和阅读器间传递射频信号,能够对RFID标签的内容进行读、写操作。读写器主要分为固定式和手持式读写器,可根据不同的情况选择使用。在实际应用中,把读写器和计算机系统相连接,币惘计算机对读写器收集到的数据进行进一步的分析和处理。从而辨别产品的真伪和对产品的销售情况进行实时跟踪,帮助企业作出及时的、有效的决策。根据对RFID标签和数据传输等功能考虑,本文选用PUR3000系列读写器。其工作频段范围为902~928MHz。读写器与电子标签之间可通过硬件、软件和固件实现全自动、高速、双向数据传输,无需任何人工干预,大大节省人工工作量。标签中保存的信息可直接传输到主机或用户的数据库中,且有蜂鸣器发出声,可使用户轻松了解PUR3000系列读写器的工作状态是否正常。
防伪物流数字化监管方案实施步骤

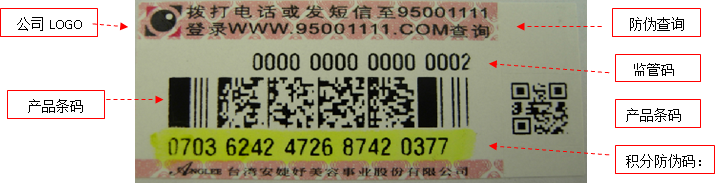

第一步,防伪标识标识语(logo)的设计与印刷,根据客户需要进行设计与选择,特别是预留的条形码或数码信息打印区域的设计,打印的条形码位数应与客户的要求相一致。
第二步,根据一定的加密算法制备防伪物流数据,并通过打印机在生产包装现场(或者在封闭的包装厂区内),将防伪物流数据信息打印到防伪标识上(一般为卷材,预先经过模切的标识),一般是1个或2个箱标对应多个盒标。盒标贴到单件或小包装上,箱标贴到中型包装上。
第三步,当中型包装装入大型包装或托盘上时,采用在线的条形码数据采集器,采集箱标上的数据信息,连同产品的编号、批号、生产时间、有效Et期等信息,以对应的关系上传到中心数据库,PC机利用专有应用软件对于采集的条形码数据及产品的编号、批号、生产日期、有效日期等进行加密、关联运算处理,将明文信息转化为密文信息,通过在线RFID专用打印机,将密文信息写人RFID电子标签中,也可以根据需要将信息以条形码的形式打印到标签的表面上,该RFID标签贴到大的包装上。
第四步,产品人库和出库时,通过读写器装置,可以非常便捷地统计入库、出库产品的品种、数量、时间、经办人员等信息。这些信息可以存人数据库,以供数据查验之用。
第五步,产品进人销售流通渠道后,厂商通过各个销售节点上传的信息,及时了解和监控货物的流向,防止窜货或换货现象;及时统计各个市场区域的销售业绩,强化销售管理。
第六步,各级产品批发商、经销商及超市等可以通过访问中心数据库,查询产品的相关信息,也可以根据个性化需求在RFID标签中写入节点信息,配合厂商做好产品的销售管理工作。
第七步,消费者可以通过访问数据库查询产品的真伪、有效Et期及其他相关信息,可以很好的满足客户的知情权,对产品的经销渠道起到监督作用。

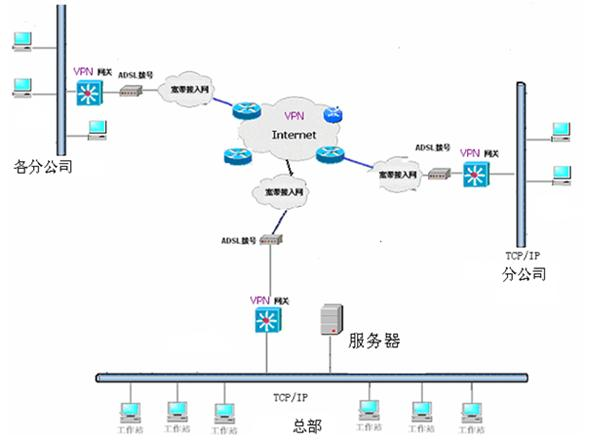

网格拓扑图

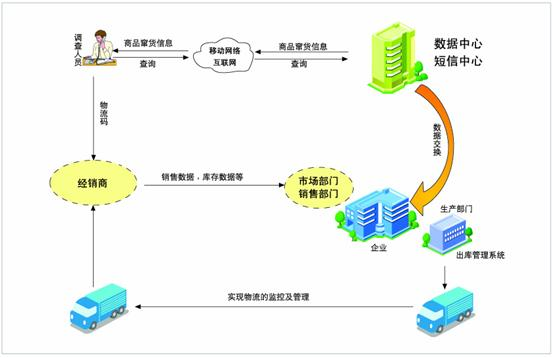

防窜查询实现流程
引入RFID管理防窜货的效益
