BLN-WMS（SAP B1版）

BLN-WMS（SAP B1版）

是为运行 SAP B1 ERP 系统的企业客户专门研发的条码仓库管理软件产品，在BLN-WMS基础之上集成SBO，实现ERP管理和仓库执行的双向贯通，提升ERP运用效能，提高仓库管理执行力，最终提高企业整体仓库管理水平。



SAP Business One

SAP Business One 包含财务、销售、采购、库存和运营等多个方面，是 SAP 公司专门为中小型（成长型）企业量身打造。其单一应用程序思想，功能几乎涵盖中小型企业全部业务；企业运营资源的高度共享帮助决策层快速做出正确决策，加快企业盈利快速增长。

SAP Business One库存管理

SAP Business One库存管理实际上是财务账的库存管理。更注重账目的记录，而不注重实际仓库的管理。没有采用条码技术、物料标识困难、库存更新滞后、操作难度大。导致仓库管理成本高、效果奇差、效率低下。

1. 库存资料录入不方便、效率低下
2. 料标识混乱（SBO未集成标签打印）
3. 作方式不适合仓库作业操作 （只能在PC上操作）
4. 物库存更新滞后
5. icense费用昂贵
6. 作难度大



条码WMS

仓库管理系统用条码标签标识原料、成品、半成品，在仓库物流节点布置专用设备（条码打印机、RFID、 PDA、AP、 PC等）配合软件系统对物品出入库作业进行扫描、核对、控制、指引。以此来：

1. 提高作业效率、准确率
2. 控制物品按合适的策略(如FIFO)下架
3. 指引物品上架到合适的仓位
4. 方便、快捷地进行仓库盘点

最终实现实时、快捷、条码化的仓库管理，以快速、准确、低成本的方式为生产过程和客户提供可靠的服务。



条码WMS和SBO对接的意义

条码WMS的在仓库管理方面的准确、高效，以及上架指引、出货指引、防呆、高效盘点、傻瓜式操作等优势，可以弥补SBO在仓库管理上的不足。提高企业仓库管理水平、降低企业仓库管理成本；同时也杜绝了实物库存更新滞后的情况，为决策层提供更准确的信息，帮助企业盈利。

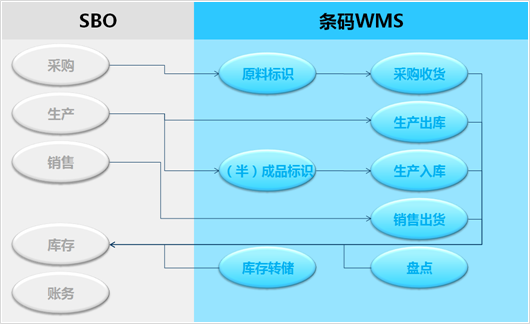

条码WMS和SBO的关系



产品主要特点

◇ 库位管理：

库按库位划分进行系统管理，方便物料分类存放管理、方便物料上架下架、方便仓库盘点、方便查询物料存放位置及分布、方便查询库位存放物料品种及数量等。

◇ 高库存的准确性 ：

目前库存数据更新主要靠手工输入单据到ERP，一是单据录入系统经常滞后，造成统库存更新不及时；二是人工录入数据容易出错，造成库存数据不正确。实施本系统后实时的数据采集可保证库存数据的及时更新、可防止人工误差，提高了库存数据的准确性，使得企业的财务帐与货物帐对应一致，保证了企业的生产供应和客户需求。

◇ 先进先出，减少造成呆料、废料 ：

物料在出库下架时，根据其入库批次时间控制较早入库的物料应该优先发出，以减少仓库的呆料、废料。

◇ 入库防错、防漏 ：

利用出入库指示单据（来自SBO的采购订单、销售订单、生产订单、随工单等）验证出入库物品、数量是否正确，并在错漏发生时及时警告或拒绝操作。

◇ 提升SBO运用效能 ：

条码仓库管理系统与SBO无缝对接，部分SBO单据由条码系统调用SBO接口在实际的仓库业务操作时自动生成，避免了SBO重录单据入又提高了数据的及时性。

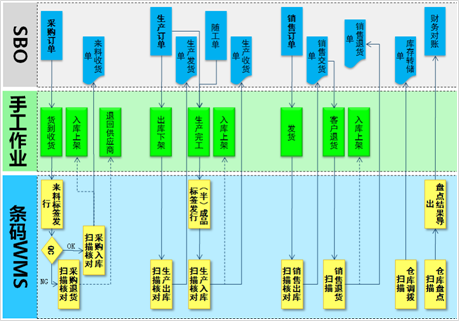

整体流程

本产品对SBO涉及仓储的模块做集成，采用条码仓库管理代替SBO原来的记账式仓库管理。提高仓库管理的效率、质量；降低仓库管理成本；提升SBO的运用效能。

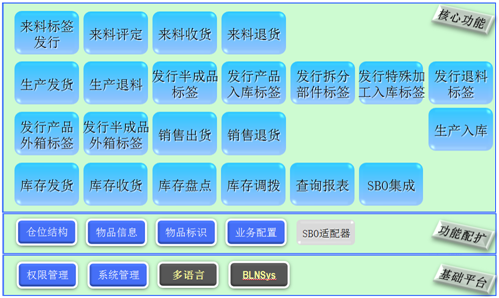

产品功能图



来料标签发行

（1）供应商来料时发行来料批次标签并粘贴 ；

（2）物料分三种管理方式：物料管理、批次管理、序号管理，所有物料必须发行物料标签 ；

（3）打标签时选择来料对应的SBO采购订单的信息指导标签发行并建立关联，可让来料批次默认等于采购单号；如果无采购订单则直接选择料号并需输入来料批次；

（4）来料为每包装(或铁箱)发行批次标签，则在后续生产发货领料时包装可能发生拆分，可以考虑配置便携式打印机以便复制标签 ；

（5）通过此条码可知其对应的采购订单号、物料编号、来料批次等信息 。



来料评定

（1）来料需要经过QC评定，合格的方可入库 ；

（2）QC经过3个动作：扫描物料条码、选择评定等级、填写拒收数量等附加信息。轻轻松松完成评定信息记录；

（3）评定记录即时同步到后台，省去在PC重新录入评定数据 的工作 。



来料收货

（1）根据SBO的采购订单对来料进行核对并自动生成SBO来料收货单 ；

（2）仅能选输正确状态的SBO采购订单（非结清且已批准等) ；

（3）核对依据：SBO采购订单明细（未到货部分的物料、数量） ；

（4）核对内容：物料编号、数量（根据数量验证策略提醒或禁止） ；

（5）入库时如果扫描物料条码入库（物料管理、批次管理、序号管理都要求扫描） ；

（6）入库时扫描或输入批次条码或物料编号后需输入物料入库数量 ；

（7）所有物料扫描完毕，作业者点击[确定]提交单据，系统记录入库履历、更新条码系统库存状态、并调用SBO接口生成SBO生产来料收货单。



来料退货

（1）扫描不良品物料条码，生产来料退货记录，并将不良品退回供应商 ；

（2）仅能选不良品物料条码（非结清且已批准等) ；

（3）核对依据：来料评定记录 ；

（4）核对内容：物料编号、数量（根据数量验证策略提醒或禁止） ；

（5）退货时如果扫描物料条码入库（物料管理、批次管理、序号管理都要求扫描） ；

（6）退货时扫描或输入批次条码或物料编号后需输入物料退料数量 。



生产发货

（1）生产发货时根据SBO的生产订单进行发货出库核对并自动生成SBO生产发货单；

（2）PDA仅能选输正确状态的SBO生产订单（非结清且已批准等)；

（3）核对依据：SBO生产订单物料明细（未发货部分的物料、数量）；

（4）核对内容：物料编号、数量（根据数量验证策略提醒或禁止）；

（5）出库时扫描直接扫描物料条码出库，提高出库效率和质量 ；

（6）出库时扫描或输入批次条码或物料编号后需输入物料出库数量；

（7）反冲部件生产收货时自动扣除 ；

（8）所有物料扫描完毕，作业者点击[确定]提交单据，系统记录出库履历、更新条码系统库存状态、并调用SBO接口生成SBO生产发货单。



发行产品入库标签

（1）根据SBO生产随工单发行产品入库标签，标签自动与随工单关联，可追溯每个产品来源 ；

（2）产品做序号管理，序列号手动输入，其中起始序列号和结束序列号之间的个数要等于数量 ；

（3）品质：如果为不良品或者废品，则需要选择不良原因 ；

（4）标签发行后贴到产品上对产品进行标识和管理 。



发行拆分部件标签

（1）根据SBO生产订单发行拆分部件标签，标签自动与生产订单关联，可追溯每个拆分部件来源 ；

（2）拆分部件做批次管理，批次根据当天时间自动生成，也可手动修改 ；

（3）品质：如果为不良品或者废品，则需要选择不良原因 ；

（4）打印分数根据拆分部件包装情况输入，原则上每个包装需要一个标签 ；

（5）标签发行后贴到拆分部件包装上对拆分部件进行标识和管理。



发行特殊加工入库标签

（1）根据SBO生产订单退料标签，标签自动与生产订单关联，可追溯每个产品来源 ；

（2）特殊加工产品做批次管理，批次根据当天时间自动生成，也可手动修改 ；

（3）品质：如果为不良品或者废品，则需要选择不良原因 ；

（4）打印分数根据特殊加工产品包装情况输入，原则上每个包装需要一个标签 ；

（5）标签发行后贴到特殊加工产品包装上对拆分部件进行标识和管理。



发行退料标签

（1）加工过程中孙桓的料要退回仓库并用标签标识，进而对其管理；

（2）根据SBO生产订单发行特殊加工入库标签，标签自动与生产订单关联，可追溯退料部件来源 ；

（3）生产损坏的料做批次管理，批次根据当天时间自动生成，也可手动修改 ；

（4）品质：选择不良原因 ；

（5）打印分数根据退料包装情况输入，原则上每个包装需要一个标签 ；

（6）标签发行后贴到退料包装上对拆分部件进行标识和管理。



生产入库-按生产订单入库

（1）特殊加工和拆分部件加工的产品按生产订单入库 ；

（2）根据SBO的生产订单进行入库核对并自动生成SBO生产收货单；

（3）PDA仅能选输正确状态的SBO生产订单（非结清且已批准等)；

（4）核对依据：SBO生产订单物料明细（未收货部分（部件或产品）的数量）；

（5）核对内容：物料编号、数量（根据数量验证策略提醒或禁止）；

（6）入库时扫描直接扫描部件（产品）条码入库库，提高入库效率和质量 ；

（7）入库时扫描或输入批次条码或物料编号后需输入相应入库数量；

（8）所有物料扫描完毕，作业者点击[完成]提交单据，系统记录入库履历、更新条码系统库存状态、并调用SBO接口生成SBO生产收货单。



生产入库-按随工单入库

（1）正常加工（除特殊加工和拆分部件加工外）的产品按生产随工单入库 ；

（2）根据SBO的生产随工单进行入库核对并自动生成SBO生产收货单；

（3）PDA仅能选输正确状态的SBO生产随工单（已加工等)；

（4）核对依据：SBO生产随工单产品或半成品未收货部分的数量；

（5）核对内容：产品半成品物料编号、数量（根据数量验证策略提醒或禁止）；

（6）入库时扫描直接扫描产品或半成品条码入库库，提高入库效率和质量 ；

（7）入库时扫描或输入产品或半成品后需输入相应入库数量；

（8）所有物料扫描完毕，作业者点击[完成]提交单据，系统记录入库履历、更新条码系统库存状态、并调用SBO接口生成SBO生产收货单。



生产退料

（1）加工过程中损坏的部件退回仓库 ；

（2）根据SBO的生产订单进行入库核对并自动生成SBO生产退货单；

（3）PDA仅能选输正确状态的SBO生产订单（未关闭、未清等)；

（4）核对依据：SBO生产订单部件及其发货数量；

（5）核对内容：部件物料编号、数量（根据数量验证策略提醒或禁止）；

（6）退料时扫描直接扫描损坏部件退料标签，提高退料效率和质量 ；

（7）入库时扫描或输入退料标签后需输入相应退料数量；

（8）所有物料扫描完毕，作业者点击[完成]提交单据，系统记录退料履历、更新条码系统库存状态、并调用SBO接口生成SBO生产退货单。



发行半成品外箱标签

（1）将待销售的半成品打包并发行外箱标签贴于外箱上，销售出货时直接扫描外箱标签出货，提高出货效率 ；

（2）依次扫描半成品批次条码，输入打包数量，完成后点击 [发行并打印]按钮打印半成品外箱标签，系统自动记录半成品外箱标签包装的半成品及其数量信息 ；

（3）系统自动验证，只有同种半成品且批次相同才能包装在一起；

（4）标签发行后贴到半成品包装外箱上，等待销售出货 。



发行产品外箱标签

（1）将待销售的产品打包并发行外箱标签贴于外箱上，销售出货时直接扫描外箱标签出货，提高出货效率 ；

（2）依次产品序号条码，完成后点击 [发行并打印]按钮打印产品外箱标签，系统自动记录产品外箱标签包装的产品 ；

（3）系统自动验证，只有同种产品且批次相同才能包装在一起；

（4）标签发行后贴到产品包装外箱上，等待销售出货 。



销售出货

（1）根据SBO的销售订单，扫描待销售产品或半成品外箱条码（或产品条码、半成品条码）并核对、记录出货信息并同步到SBO生成销售出货单；

（3）PDA仅能选输正确状态的SBO销售订单（未关闭、未清等)；

（4）核对依据：SBO销售订单产品及销售数量；

（5）核对内容：产品（半成品）物料编号、数量（根据数量验证策略提醒或禁止）；

（6）发货时扫描直接扫描产品或半成品外箱条码（或产品条码、半成品条码） ，提高销售发货效率和质量 ；

（7）入库时扫描或输入产品或半成品外箱条码（或产品条码、半成品条码）后需输入相应销售数量；

（8）所有产品（半成品）扫描完毕，作业者点击[完成]提交单据，系统记录销售发货履历、更新条码系统库存状态、并调用SBO接口生成SBO销售发货单。



销售退货

（1）根据SBO的销售交货单（销售发货单），扫描已销售产品或半成品外箱条码（或产品条码、半成品条码）并核对、记录退货信息并同步到SBO生成销售退货单；

（3）PDA仅能选输正确状态的SBO销售交货单（未关闭、未清等)；

（4）核对依据：SBO销售交货单产品及交货数量；

（5）核对内容：产品（半成品）物料编号、数量（根据数量验证策略提醒或禁止）；

（6）退货时扫描直接扫描产品或半成品外箱条码（或产品条码、半成品条码） ，提高销售退货效率和质量 ；

（7）入库时扫描或输入产品或半成品外箱条码（或产品条码、半成品条码）后需输入相应退货数量；

（8）所有产品（半成品）扫描完毕，作业者点击[完成]提交单据，系统记录销售退货履历、更新条码系统库存状态、并调用SBO接口生成SBO销售退货单。



库存发货

（1）用于处理非生产用途的领料，记录领用部门和用途。最后同步到SBO并生成SBO库存发货单。；

（2）库存发货时扫描直接扫描物料条码，提高库存发货效率和质量 ；

（3）扫描完毕，作业者点击[完成]提交单据，系统记录库存发货履历、更新条码系统库存状态、并调用SBO接口生成SBO库存发货单。



库存收货

（1）库存收货时，根据科目代码，扫描物料条码，并计算价格，最终同步到SBO并生成相应的库存收货单 ；

（2）库存收货时扫描直接扫描物料条码，提高库存收货效率和质量 ；

（3）扫描完毕，作业者点击[完成]提交单据，系统记录库存收货履历、更新条码系统库存状态、并调用SBO接口生成SBO库存收货单。



库存调拨

（1）使用条码扫描方式快速记录库存调拨数据并同步到SBO并生成相应的库存收货单 ；

（2）库存调拨分反冲部件调拨和仓库调拨 ；

（3）扫描调出仓位和调入仓位，循环扫描调拨物料条码及输入调拨数量，扫描完毕，作业者点击[完成]提交单据，系统记录库存调拨履历、更新条码系统库存状态、并调用SBO接口生成SBO库存交易转储。



库存盘点

（1）使用条码扫描方式快速盘点库存 ；

（2）可按物料、物料组或仓库盘点 ；

（3）盘点结果经审核后导出一份盈亏Excel 文档。

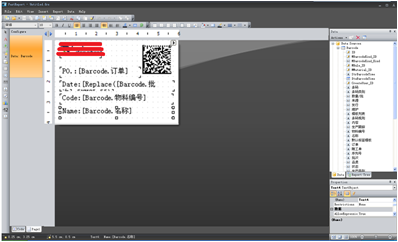

特色功能——可视化标签设计

1. 标签打印格式，内容自定义，设计真正适合您企业的标签；
2. 持QR码， Data Matrix以及几乎所有一维码，如Code128，ENA等 。



BLN-WMS? - ERP接口实现

1）国内ERP

??? 比如 U8、NC、K3等因为没提供标准业务接口，只能通过读写数据库处理，包括：

1. 文件方式 ： 以既定格式文件在 ERP 和 WMS 之间进行数据交流 ；
2. 数据库临时表 ： 在数据库建立临时表存放 ERP 和 WMS 需要交流的数据 ；
3. 业务逻辑 WebService ： ERP 实现业务逻辑WebService， WMS调用 ；
4. 业务逻辑存储过程： ERP 实现业务逻辑存储过程，WMS调用。

2）国外ERP

?????比如SAP R3、SAP B1、JDE、EBS等，一般都提供业务API，实现方式就是直接调用其 Business API。

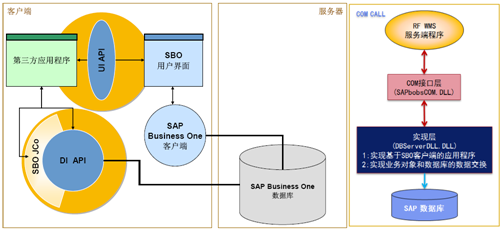

SBO接口实现

SAP Business One 是个开放的系统，它提供灵活的开发工具包：SAP Business One SDK，能让合作伙伴或客户在低成本的条件下进一步扩展SAP Business One 的产品功能，并可以与外部的行业解决方案集成。SDK 的 DI API可以让你在业务数据级别访问 SAP Business One，几乎所有在 SAP Business One 客户端中的业务对象都被复制到了DI API中，这样就可以被外部的应用程序访问，外部应用程序通过 COM 访问业务对象，避免了对 SBO 内部复杂业务逻辑细节的处理。

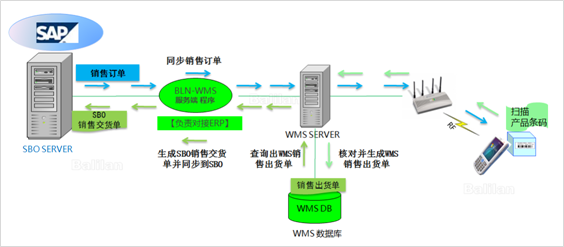

集成举例——销售出货

从 SBO 获取销售订单? ——>? WMS无线终端扫描产品条码? ——>? 通过Wifi发送到WMS服务端? ——>? WMS服务端根据销售订单核对产品并生成WMS销售出库单 ?——>? WMS服务程序将WMS销售出货单转成SBO销售交货单 ?——> WMS服务程序将SBO交货单上传到SBO 。

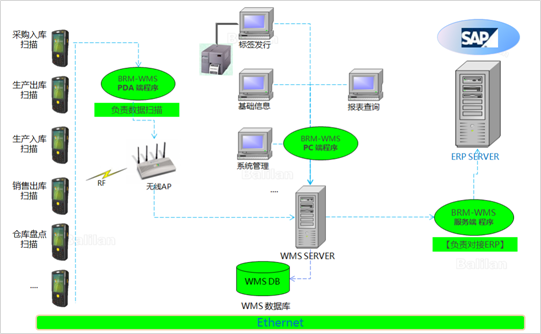

系统架构



产品技术

1. 开发环境：Microsoft Visual Studio 2010 ，.NET Framework 2.0 ；
2. 开发语言：C#；
3. 数据库?? ：Sql Server 2005；
4. 其它资源：Office 2003，Nhibernate、FastReport、IOCP等。



主要成本构成

1）基础IT设施：网络、电脑、服务器、办公软件、操作系统软件、数据库软件等；

2）数据收集相关设备耗材 ：Idata90 工业级手持终端、MOTO AP-6521工业级无线AP、 SATO CL408e工业级条码打印机、条码标签耗材等 。

3）软件费用：软件产品费用、特殊功能二次开发费用；

4）维护费用：软件免费维护一年，过后可签付费维护协议。

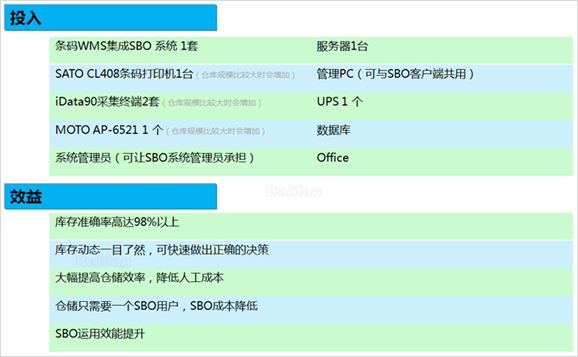

投入产出效益



典型案例介绍

XXX公司是外资企业，核心产品为精密液压阀，主要用于建筑机械的液压控制系统；物料品种有2000-3000多种；主要按订单及备货组织生产；目前有车间1个、产线10条，实体仓库1个（同车间一体）；仓库物理上分不同区域、高架、仓位；ERP SAP BUSINESS ONE(SBO)，2008年开始正式运行；ERP 仅实现了库存管理，仓库按财务记账需要在逻辑上分成各种虚拟仓，比如：原料仓、成品仓、一般出口仓、办公用品仓库等，物料在ERP已有统一编码。

主要功能

1. 系统包括采购收货、生产发货、生产收货、销售出货、销售退货已经标签发行等功能

集成SBO

1. 系统所有功能和SAP无缝集成，利用条码技术解决了SBO仓库管理效率低下、库存准确率低，同时所有数据、单据和SAP自动同步，极大地提高了SBO的运用效能。

项目硬件构成

1. 服务器：1台 ；
2. 客户端PC：使用之前SBO的客户端PC ；
3. IData90采集终端：2台 ；
4. SATO CL408e 条码打印机：1台 ；
5. 无线AP：客户自买 。

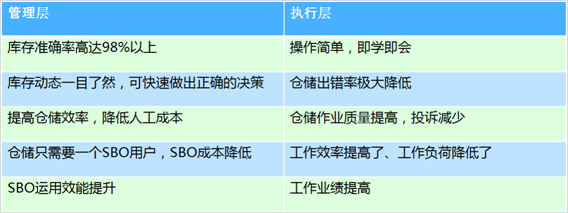

实施效益

1. 库存准确率高达98%以上 ；
2. 物料标识混乱问题测底解决 ；
3. 大幅提高仓储效率，降低人工成本 ；
4. 仓储只需要一个SBO用户，SBO成本降低 ；
5. SBO运用效能提升，特别是SBO库存不准确，更新延迟问题彻底解决。



BLN-WMS（SAP B1版）产品，无缝集成 B1，如需了解更详细资料，请联系白绿蓝信息科技。
