020-84151298 QQ咨询:66455615 在线咨询 收藏网页
爱扫描




条码打印机碳带、色带


碳带-balilan.com



打印机碳带、色带介绍

条码打印机碳带也有简称碳带/热转印色带(Barcode Ribbon),是条码打印机打印标签时非常重要的材料。

热转印色带的主要特点是迅速、便捷,能及时为各种产品或服务提供清晰、准确的印签,可被广泛用于各类型材质。

热转印是指通过热压印结合的过程将色带墨色转印到纸、膜等材料上的打印技术。

一般碳带的好坏,除了决定打印头的寿命还关系到打印的效果。良好的碳带,能够保护打印头,产生的效果可以准确的附着在纸张上面,不容易扩散,也不容易脱落。

适应不同被印材质与耐久性能要求,色带/碳带从色基上可主要分为纯蜡基碳带、纯树脂基碳带、蜡/树脂混合基碳带等。



蜡基碳带(WAX RIBBON)

通常含有高百分比的蜡基原料,这些原料决定了碳带的熔点,熔点影响打印时需要的能级,一般来讲,由于蜡的熔点远低于树脂,用蜡基碳带打印需要的能级远低于用混合基和树脂基打印时。又由于多数蜡比树脂软,打印图形的耐久性蜡碳带不如混合基和树脂基,大多数的蜡基碳带只有一层涂层。

腊基碳带是最经济便宜的碳带,主要用于一般纸张的打印,使用腊基碳带必须注意的是与纸张的配合,腊基碳带使用用于表面手感上略有凹凸的材质,比较不适用于表面光滑如镜的材料譬如PET材质的产品。腊基碳带约占有市场的70%左右份额,是一般打印麦头等大型纸张标签常用的产品。这类碳带的成本大约在每平方米1元左右。



树脂基碳带(RESIN RIBBON)

碳带含有最高比例的树脂成分,在打印进需要的能级也比蜡基的混合基高,由于多数的树脂比蜡硬,高含量的树脂使这种碳带具有极好的防擦性和抗化学腐蚀性。

如果打印的资料必须要求能够抗溶剂抗高温等等,用于化学产品包装,或者必须耐高温,用于电器发热部位的,或者必须打印在特殊的PET等化学成品上的,建议使用树脂碳带,因为树脂的成分材能够达到以上的要求,不过这种碳带通常价格比较高昂,不过打印效果还是必须和纸张/打印介质搭配才能达到最好的打印水平。这类碳带市场价格大约是蜡基碳带/色带的3倍左右。



蜡/树脂混合基碳带(WAX/RESIN RIBBON)

一般含有高百分比的树脂成分原料,这决定了这种碳带的高熔点,用这种碳带打印时与蜡基碳带相比也需要高的能级,由于多数的树脂比蜡硬,打印出的图形的防刮性和防化学腐蚀性也比蜡基碳带好。多数的混合基碳带由两层或更多层组成。

蜡/树脂混合基碳带混合的比例则随着需要而改变,主要用于表面比较光滑的材料,一般对于表面要求比较严格的产品适合使用,譬如普通消耗性产品的标示,其表现就是结合上列两种碳带的优点而制成。这类碳带市场价格介于全蜡基碳带、全树脂基碳带之间,大约是蜡基碳带/色带的2倍左右。



洗水唛/水洗布专用树脂基碳带

洗水唛,又叫洗标、水洗布,Care label,Wash Label,会标注衣服的面料成份和正确的洗涤方法:比如干洗/机洗/手洗,是否可以漂白,晾干方法,熨烫温度要求等,用来指导用户正确对衣服进行洗涤和保养;洗水唛一般会在后领中、后腰中主唛下面或旁边,或者是在侧缝的位置。

洗水唛材料特性:可经反复水洗、可防油。一般用在服装、鞋帽、皮具等行业,打印洗水唛/洗水布标签,须采用布全树脂碳带。


各种碳带比较表:

碳带类型 产品特点 适用场合 适用介质 存放 碳带规格
腊基碳带 ◇ 广泛的标签适应性,通用性好;
◇ 打印效果优异,成本经济;
◇ 耐高温,可适用于高速打印;
◇ 适用范围广,可适应不同被打材质;
◇ 防静电背涂层易于有效保护打印头。
◇ 普通标签;
◇ 服装标签;
◇ 外壳和包装标签;
◇ 发货及地址标签;
◇ 仓库和收发货标签;
◇ 零售业的标签和吊牌 。
涂层纸标签和吊牌(热转印纸、普通铜版纸);
聚乙烯薄膜(PE);
聚丙烯薄膜 (BOPP)。
使用环境:
5℃-35℃,45%-85%的相对湿度;
运输环境:
-5℃-45℃,20%-85%的相对湿度,时间不多于一个月;
存放环境:
-5℃-40℃,20%-85%的条件下存放,不能多于一年 。
基本宽度(mm):40、50、60、70、80、90、110;
基本长度(m):100、300;
碳带卷向:外碳、内碳;
碳带轴心:1英寸、1/2英寸。
混合基碳带 ◇ 优秀耐磨擦、耐腐蚀性能,具有广泛的应用领域;
◇ 高度分辨率适合打印标准及旋转条型码;
◇ 能满足不同被打印材质的需求;
◇ 高敏感度确保优异的打印效果;
◇ 防静电背涂层易于有效保护打印头。
◇ 仓库和收、发货标签 ;
◇ 外壳和包装标签 ;
◇ 发货及地址标签 ;
◇ 服装及织物 ;
◇ 苗圃和木材。
聚脂薄膜(PET);
聚乙烯薄膜(PE);
聚丙烯薄膜(BOPP) ;
涂层纸标签和吊牌(热转印纸、镜面铜版纸)。
使用环境:
5℃-35℃,45%-85%的相对湿度;
运输环境:
-5℃-45℃,20%-85%的相对湿度,时间不多于一个月;
存放环境:
-5℃-40℃,20%-85%的条件下存放,不能多于一年 。
基本宽度(mm):40、50、60、70、80、90、110;
基本长度(m):100、300;
碳带卷向:外碳、内碳。
碳带轴心:1英寸、1/2英寸。
树脂基碳带 ◇ 卓越的高质、高速打印性能;
◇ 优异的耐磨擦、耐热、耐腐蚀、耐久性能;
◇ 宽广的标签适应范围,能满足各种苛刻环境要求;
◇ 高敏感度,确保优异的图像打印效果;
◇ 防静电背涂层,有效保护打印头。
◇ 专门用于恶劣场合;
◇ 化学料桶、药剂;
◇ 产品和保管;
◇ 苗圃和木材;
◇ 仓库和收发货标签;
◇ 生产过程、资产、汽车。
乙烯基;
水洗布;
聚乙烯薄膜(PE);
聚丙烯薄膜(BOPP);
聚脂(PET)和 Polyimide。
使用环境:
5℃-35℃,45%-85%的相对湿度;
运输环境:
-5℃-45℃,20%-85%的相对湿度,时间不多于一个月;
存放环境:
-5℃-40℃,20%-85%的条件下存放,不能多于一年。
基本宽度(mm):40、50、60、70、80、90、110;
基本长度(m):100、300;
碳带卷向:外碳、内碳;
碳带轴心:1英寸、1/2英寸。
水洗布专用树脂碳带 ◇ 卓越的高质、高速打印性能;
◇ 高温150℃熨烫后,更显优秀品质;
◇ 连续打印时,无粘附水洗标的情形;
◇ 卓越的耐刮擦、耐涂抹、与耐酒精等化学物性能;
◇ 耐洗涤,经过洗涤剂(包括干洗方式)洗涤后,依然保持清晰图像。
◇ 服装水洗标;
◇ 鞋帽水洗标;
◇ 皮具水洗标。
◇ 纸张;
◇ 薄膜;
◇ 纺织品;
◇ 织物涂布标签;
◇ 涂布纸、人造合成纸。
使用环境:
5℃-35℃,45%-85%的相对湿度;
运输环境:
-5℃-45℃,20%-85%的相对湿度,时间不多于一个月;
存放环境:
-5℃-40℃,20%-85%的条件下存放,不能多于一年。
碳带卷向:外碳、内碳;
基本宽度(mm):35、40;
基本长度(m):100、300;
碳带轴心:1英寸、1/2英寸。

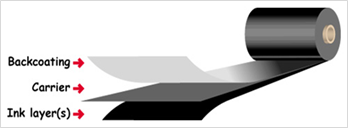

热转印碳带构成(TTR) :

所谓热转印碳带实际上就是在一层PET薄膜上一面涂上可熔性油墨,一面涂上称之为背涂层的保护层。

热转印碳带(TTR),一般由基膜、耐热涂层、油墨涂层等三部分组成。基膜是色带的载体,一般选用4.5μm厚的聚酯薄膜,它的强度、厚度直接影响碳带的延伸率和应用领域;耐热涂层主要作用是隔热、减小摩擦、减少打印头沾附灰尘,能够保护打印头,延长打印头的寿命;油墨涂层由颜料、树脂、蜡、添加剂等多种成分构成,它影响色带的转印温度、打印质量、色带的颜色、印迹的耐摩擦性等主要性能,是色带的核心,常用的黑色色带油墨成分中有碳粉,这也是这色带常被称为碳带的原因。

碳带在条码打印机上,耐热涂层与热转印头直接接触,热转印油墨与承印物(标签)直接接触,工作时热转印头瞬间放热,放热点的热量通过耐热涂层和基膜传送给热转印油墨涂层,油墨熔化而被转印到承印物上,形成文字、图象。高质量的色带在其转印后受热部分无热转印油墨的残留物。

油墨涂(内涂层):主要用来使打印的表面平滑,并使油墨保持从带基释放的一致性;

基膜(带基):是其它各层的载体,并决定热传导的性能;

耐热涂层(背涂层):简单地说是涂在碳带背面的一层特殊涂层,它的作用主要是减少打印头磨损,减少静电产生和加强热传导。

碳带-balilan.com



选购热转印碳带应考虑的问题

购买碳带时通常需要确定碳带的色基(蜡基、混合基还是树脂基)、碳带的宽度和长度。为了能选择到合适的碳带,取得最佳的打印效果,应考虑以下方面:

1) 用在什么打印机
在热转印打印方式下,碳带与标签纸在长度方向上是同步消耗的,就宽度方向而言,碳带的宽度应大于等于标签纸的宽度,小于打印机的最大打印宽度。由于每种打印机的物理尺寸不同,可以装载的最大纸卷长度和所能打印的最大宽度也不同。另外,打印头的工作温度与碳带的感度特性配合也会对最终的打印效果产生很大的影响。

2) 打在什么表面上
一般来说,铜版纸表面相对粗糙,应配合蜡基或混合基的碳带使用;而PET纸表面比较光滑,应配合树脂基的碳带使用。

3) 希望的图形耐久性
如果希望打印出来的标签内容具有较好的耐久性,则应选择树脂基碳带。

4) 能负担的成本
一般来说,蜡基碳带的成本最低,混合基碳带的成本次之,树脂基的碳带成本最高。

5) 标签的耐刮、耐刮擦、耐涂抹、耐腐蚀、耐高温等要求
如果标签在耐刮擦、耐涂抹、耐腐蚀、耐高温对可能会经常被磨擦,标签就需要有较强的抗刮性,这时也应选择树脂 碳带或混合基碳带。

6) 以什么速度打印
在高速打印的情况下应选择感度高的碳带。


如何鉴别热转印碳带的好坏

如何鉴别热转印碳带的好坏,通常可以从以下几个方面来看:

◇ 碳带有针眼(气泡):由于油墨没有涂均造成。会造成打印时字不全;
◇ 碳带起皱:由于分切时张力控制系统出现问题,会导致在碳带上的某一小块区域打印上无字。因为两层碳带的熔化温度远远大于一层的温度;
◇ 碳带有空白:由于光膜未处理好,会造成大于出的不全有空白;
◇ 纸芯的内径的公差过大或过小:造成装不进打印机或轴带不起来碳带;
◇ 运输时温度太高,会造成碳带粘在一起;
◇ 纸芯有无跑边:会造成断带,边缘打印不上;
◇ 碳带长度不够;
◇ 碳带加工时缠绕过于紧束或者过于放松,导致碳带运行时无法和打印机搭配;
◇ 以次充好,腊基成分过高树脂成分太少,导致无法显示出混合基的优势。

一般说来,要采购到合适的碳带并不是一件容易的事,不同的打印机有不同的打印偏好,加上不同的打印介质,更会影响打印效果,而现在,碳带的价格可以说是随着国内的加工能力越来越普及,价格越来越低,要采购到又便宜又好用的碳带,的确必须有真正懂行的人来指导,否则不良的打印效果直接影响的就是产品的形象。

此外,少数进口打印机指定要使用专用的打印碳带,其效果并不一定明显优于一般打印效果,而其碳带价格非常昂贵,这是采购打印机时必须要特别注意的地方。因为现在,不断降价的通用热转印碳带,其价格已经低于喷墨打印的墨水价格,而和激光打印机的碳粉一样了。



碳带与纸张的配合

什么是标签的介质呢?介质是指标签打印机可以打印的材料,从介质的形状分主要有带状、卡状和标签,从材料分主要有纸张类、合成材料和布料类。决定使用何种碳带的主要是介质的材料,下面分别介绍: 纸张类按表面光泽度分为高光、半高光和亚光。

◇ 高光:镜面铜版、光粉纸等。
◇ 半高光:铜版纸。
◇ 亚光纸:胶版纸。
◇ 特种纸有铝箔纸、荧光纸、热敏/热转印纸。

一般情况下,打印高光纸张类介质采用树脂增强型蜡基碳带或混合基碳带(R310和R410),特别是镜面铜版纸,它虽叫铜版,但表面是一层合成材料的光膜,应按合成材料对待,使用R410碳带。半高光纸张可用的碳带种类为树脂增强型蜡基和一般蜡基碳带(R310和R313)。而亚光类只能用R313来打印。

合成材料按材料分为:
◇ PET(聚脂)
◇ PVC(聚氯乙烯)
◇ BOPP(聚丙烯)
◇ PE(聚乙烯)
◇ PS(聚丙乙烯)
◇ POLYIMIDE(聚铣乙烯胺)
◇ 金属化PET主要有激光彩虹膜,拉丝膜、金色(高光,亚光)银色(高光,亚光)。

这些材料与纸张类材料相比强度要大、美观,对环境的适用范围要广,对碳带的要求要高,主要用混合基和树脂基碳带,具体用何种碳带就要看使用者的要求和使用环境,如只要求防磨擦,可只用R410,如果有其它的要求,如防腐蚀和抗高温性,就要用R510,但这时的标签只能用PET(180℃)和POLYIMIDE(300℃)两种材料。
以上说的只是一般情况,但材料种类繁多,中间区别很大,为了得到满意的打印效果,应根据各自的情况多次试验,才能找到合适的碳带。



注:白绿蓝信息科技可为您提供各种规格的碳带,具体规格和价格请随时联系我们。


 编辑: Balilan     阅读数:  3673
    分享次数:

广州白绿蓝信息科技有限公司      版权所有
Guangzhou Balilan Information Technology Co., Ltd.
电话:020-84151298  邮箱:service@balilan.com
