RFID简介

RFID(射频识别:Radio Frequency Identification)俗称"电子标签",是一种非接触式的自动识别技术,它通过射频信号自动识别目标对象并获取相关数据,识别工作无须人工干预,作为条形码的无线版本,RFID技术具有条形码所不具备的防水、防磁、耐高温、使用寿命长、读取距离大、标签上数据可以加密、存储数据容量更大、存储信息更改自如等优点,其应用将给零售、物流等产业带来革命性变化。

RFID基本组成

射频标签物理上由三部分组成:标签(tag)、天线、读写器。
标签(Tag):由耦合元件及芯片组成,每个标签有唯一的电子编码,高容量电子标签有用户写入区,附着在物体上标识目标对象;
读写器(Reader):读取(有时还可以写入)标签信息的设备,可设计为手持式或固定式;
天线(Antenna):在标签和读取器间传递射频信号。

balilan.com#RFID-Balilan1.png balilan.com#RFID-Balilan2.png balilan.com#RFID-Balilan3.png

标签内的天线及ID芯片
封装好的电子标签
天线、读写器和手持终端



RFID特点

数据存储:与传统形式的标签相比,容量更大(1bit—1024bit),数据可随时更新,可读写;
读写速度:与条码相比,无须直线对准扫描,读写速度更快,可多目标识别、运动识别;
使用方便:体积小,容易封装,可以嵌入产品内;
安全:专用芯片、序列号惟一、很难复制;
耐用:无机械故障、寿命长、抗恶劣环境。

RFID工作原理

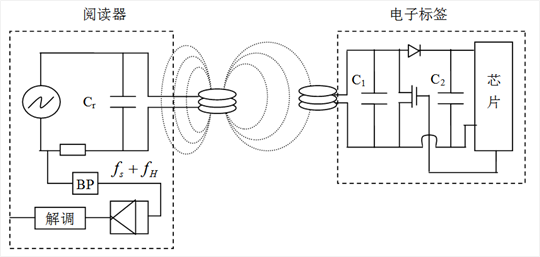

RFID技术的基本工作原理并不复杂:由阅读器通过发射天线发送特定频率的射频信号,当电子标签进入有效工作区域时产生感应电流,从而获得能量、电子标签被激活,使得电子标签将自身编码信息通过内置射频天线发送出去;阅读器的接收天线接收到从标签发送来的调制信号,经天线调节器传送到阅读器信号处理模块,经解调和解码后将有效信息送至后台主机系统进行相关的处理;主机系统根据逻辑运算识别该标签的身份,针对不同的设定作出相应的处理和控制,最终发出指令信号控制阅读器完成相应的读写操作。


RFID分类

根据有无电源而区分为Passive和Active两种:

Passive Tag (被动式):
Passive感应器本身并无电源,其电源是来自Reader,由Reader发射一频率使感应器产生能量而将数据回传给Reader,体积比较轻薄短小并且拥有相当长的使用年限,感应的距离较短。
Active Tag (主动式):价格较高,因内建电池,所以体积比Passive tag大,有使用之年限、较长的感应距离 。

根据频率的高低,大致上可分为LF、HF、UF三类:

低频率(Low Frequency):100~500KHz 低频率的感应距离较短以及读取速度较慢,以125KHz为主,穿透能力好;
高频率(High Frequency):10~15MHz 高频率的感应距离略长,读取速度也较低频率来的快,以13.56MHz为主;
超高频率(Ultra High Frequency/Microwave):介于850~950MHz(UHF)以及2.45GHz之间,感应距离最长,速度也最快,穿透性差。

RFID应用

电子标签作为数据载体,能起到标识识别、物品跟踪、信息采集的作用。在国外,电子标签已经在广泛的领域内得以应用。 电子标签、读写器、天线和应用软件构成的RFID系统直接与相应的管理信息系统相连。每一件物品都可以被准确地跟踪,这种全面的信息管理系统能为客户带来诸多的利益,包括实时数据的采集、安全的数据存取通道、离线状态下就可以获得所有产品信息等等。在国外,RFID技术已被广泛应用于诸如工业自动化、商业自动化等众多领域。应用范围包括:

产品防伪防窜
贵重物品管理
门禁管理/身份辨识
物料/产品追踪
人员物品定位
运输与配送
航空行李跟踪
电子溯源、食品溯源
生产流水线管理
铁路运输管理系统
仓储管理、智能仓库管理
电子物品监视(EAS)、服装零售店出口管理
贵重仪器设备的防盗管理、非授权使用管理或者资产管理
车辆、停车场及加油站、仓库设施管理
过路过桥费的自动收取
重要、危险场合的门禁控制管理
会议与计时--典型应用
动物管理、个性化喂养
数控机床工具的自动识别
柔性加工系统中产品数量与过程控制
犯罪嫌疑人的监视
车辆防盗系统和汽车点火系统
智能图书馆、租赁产品管理
车防盗和无钥匙开门系统的应用管理

balilan.com#balilan.com-rfid2.png balilan.com#balilan.com-rfid3.png balilan.com#balilan.com-rfid4.png

RFID在仓库管理的应用
RFID在酒类防伪防窜应用
RFID在停车场的应用


balilan.com#balilan.com-rfid6.png balilan.com#balilan.com-rfid5.png balilan.com#balilan.com-rfid8.png

RFID在宠物管理的应用
RFID在物流配送的应用
RFID在仓库盘点应用


balilan.com#balilan.com-rfid7.png balilan.com#balilan.com-rfid9.png

RFID在动物溯源的应用

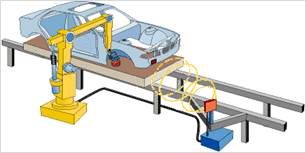

RFID在产线自动化控制的应用



如您存RFID应用及技术相关疑惑,请随时咨询白绿蓝信息科技
